ZXL-2型带底座直连式自吸泵返回首页返回上页

ZXL-2型带底座直连式自吸泵
摘要
ZXL系列泵是我公司自行研制的不锈钢耐腐蚀离心泵,ZXL系列泵的叶轮有的采用半开式结构形式,有的则采用闭式结构形式,另外,泵与电机的联接方式又有直联系和带轴承托架式两种,所有泵的轴封均采用目前西德较先进 的悬臂式技术的机械密封
详细介绍

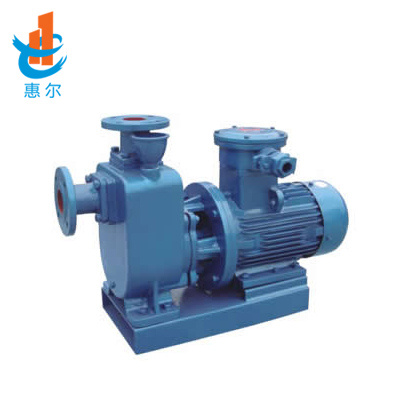

ZXL系列泵分为ZXL-1型无底座自吸泵,和ZXL-2型带底座自吸泵。上图为ZXL-2型。


直连式自吸泵的电机与泵头中间没有联轴器的存在,它的流量很大,能达到几百立方每小时,所以我们又把它称为大流量自吸泵,这种水泵的扬程适中,但是只能输送清水,或者类似清水的化学物。


一、产品特点

    1、结构紧凑。该两系列自吸泵为卧式结构、机泵一体、外型美观、占地面积少,与普通自吸泵比较,占地面积减少30%。如采用IP54户外电机则无需泵房,可置于户外使用。

    2、运行平稳、噪音低、组件同心度高。电机和泵直联,简化了中间结构,增加了运行的平稳性,叶轮具有极好的动静平衡,运行时无振动,低嗓音、延长了轴承的使用寿命,改善了使用环境。

    3、轴封采用优质机械密封,动、静环由硬质合金制成,耐磨损、无泄漏、使用寿命长。

    4、采用先进水力模型、具有效率高、性能好等特点。

    5、安装使用维护方便。吐出管路不需要装止回阀,吸人管路不需要安装底阀,因此简化了管路系统,又改善了劳动条件。

    6、结构独特、自吸性能好,工作前只需保证泵体内储有定量引液即可。


二、产品用途

1、ZXL型大流量直连式自吸泵适用于工业和城市给排水,环保、建筑、消防、化工,制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗,设备冷却等。使用介质温度不超过80℃,粘度≤100厘珀、含固量可达30%以下。


三、工作条件

1、周围环境温度≤40℃,海拨高度≤1000m,相对湿度≤95%,介质温度≤80℃,特殊要求可以达到200℃。

2、自吸高度不能超过规定值5-6.5米,吸入管长度≤10米。

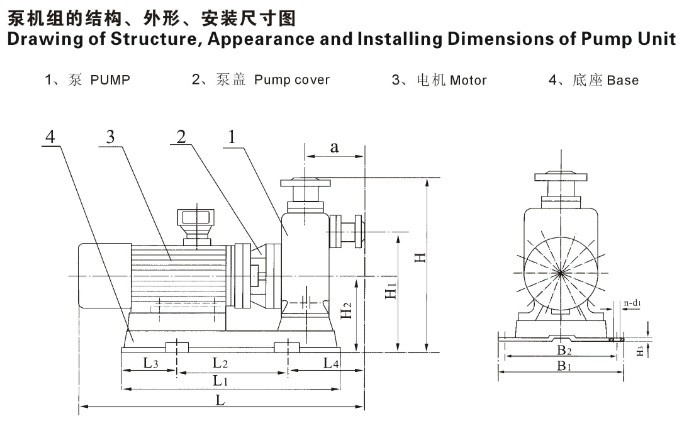

四、直连式自吸泵结构示意图



五、性能参数表


型号

口径-流量-扬程-功率
(mm)(m3/h)(m)(kw)
吸程
(M)
转速
(r/min)
自吸性能
(min/5m)
电机功率
(KW)
25ZXL3.2-206.529001.90.75
25ZXL3.2-326.529001.81.5
32ZXL3.2-326.529001.91.5
32ZXL3.2-506.529001.73.0
40ZXL6.3-206.529001.91.1
40ZXL6.3-306.529001.82.2
40ZXL6.3-306.529001.83.0
40ZXL10-326.529001.54.0
40ZXL10-406.529001.75.5
40ZXL12.5-506.529002.41.5
50ZXL15-126.529001.92.2
50ZXL18-206.529001.53.0
50ZXL12.5-326.529001.54.0
50ZXL20-306.529001.74.0
50ZXL15-406.529001.45.5
50ZXL12.5-506.529001.37.5
50ZXL-20-756.529001.311.0
65ZXL30-156290023.0
65ZXL20-306290024.0
65ZXL25-32629001.95.5
65ZXL25-50629001.87.5
65ZXL25-75629001.811.0
80ZXL35-13629001.93.0
80ZXL43-17629001.84.0
80ZXL40-22629001.95.5
80ZXL50-32629001.57.5
80ZXL60-55629001.518.5
80ZXL60-70629001.222.0
100ZXL100-205.529001.811.0
100ZXL100-305.529001.815.0
100ZXL100-40629001.818.5
100ZXL100-65629001.830.0
100ZXL70-80629001.830.0
150ZXL170-45629001.937.0
150ZXL170-55529001.845.0
150ZXL150-80529001.855.0
200ZXL400-3251450255.0
200ZXL280-96514501.890.0
200ZXL350-65514501.8110.0
250ZXL550-3251450275.0
250ZXL400-5051450290.0
250ZXL450-55514502110.0
300ZXL600-3251450290.0
300ZXL500-50514502110.0
300ZXL550-55514502132.0
